设备模板

提示

从公共模板可以选择一个模板复制到我的模板，再对模板修改或设计

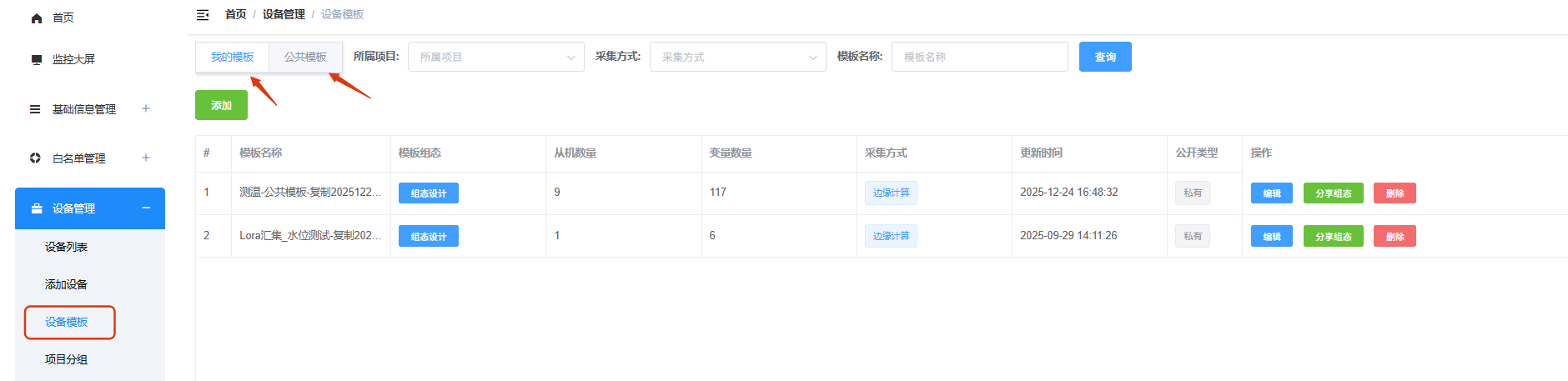

我的模板

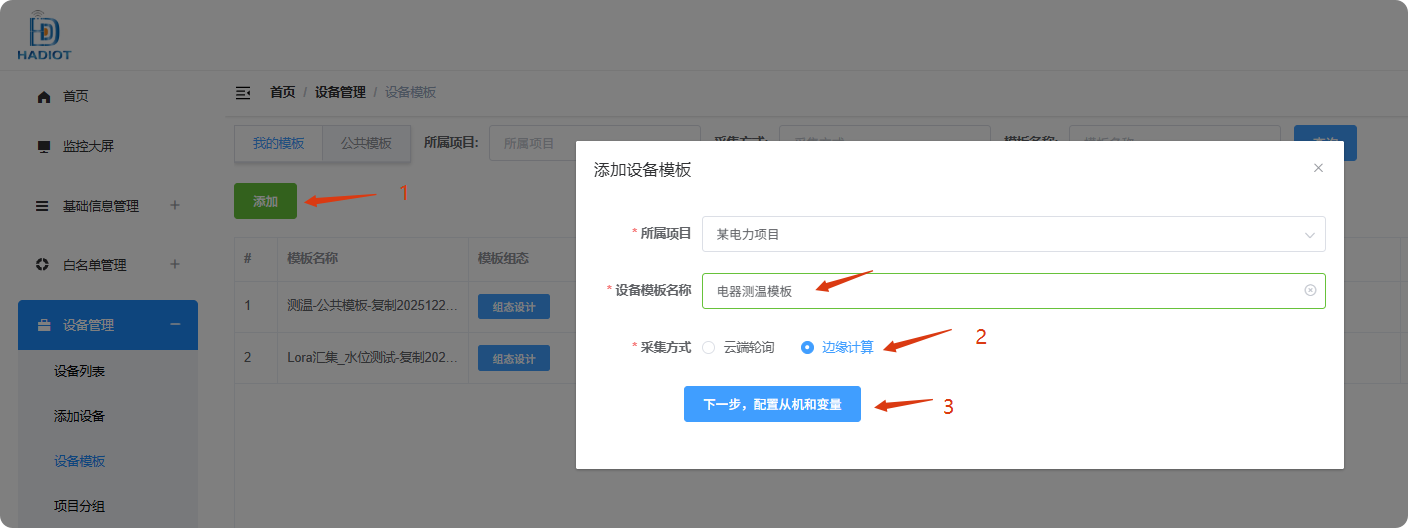

添加模板

编辑模板

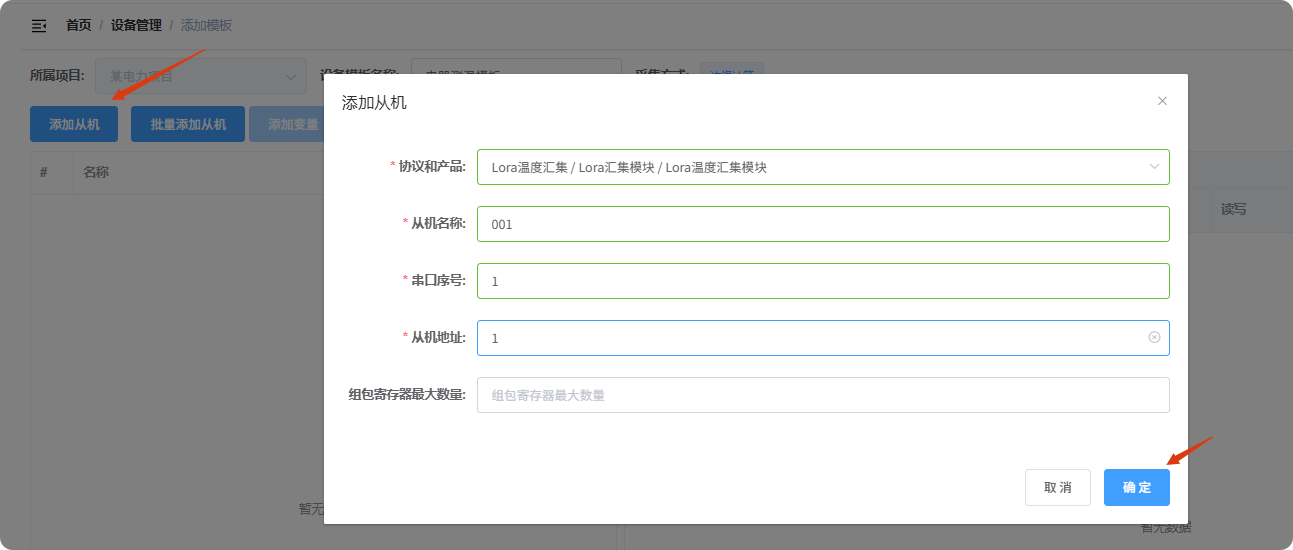

添加从机

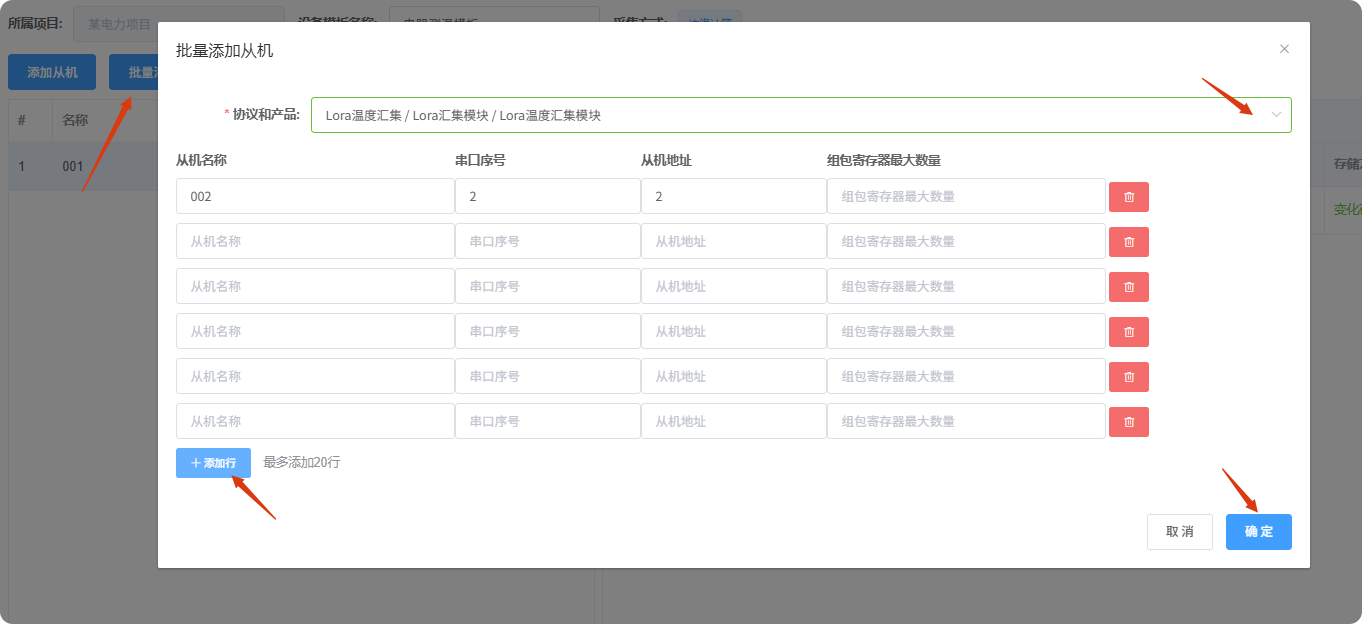

批量添加从机

立即生效

全部配置完成后，要点立即生效
（修改模板名称也需要点立即生效）

添加变量

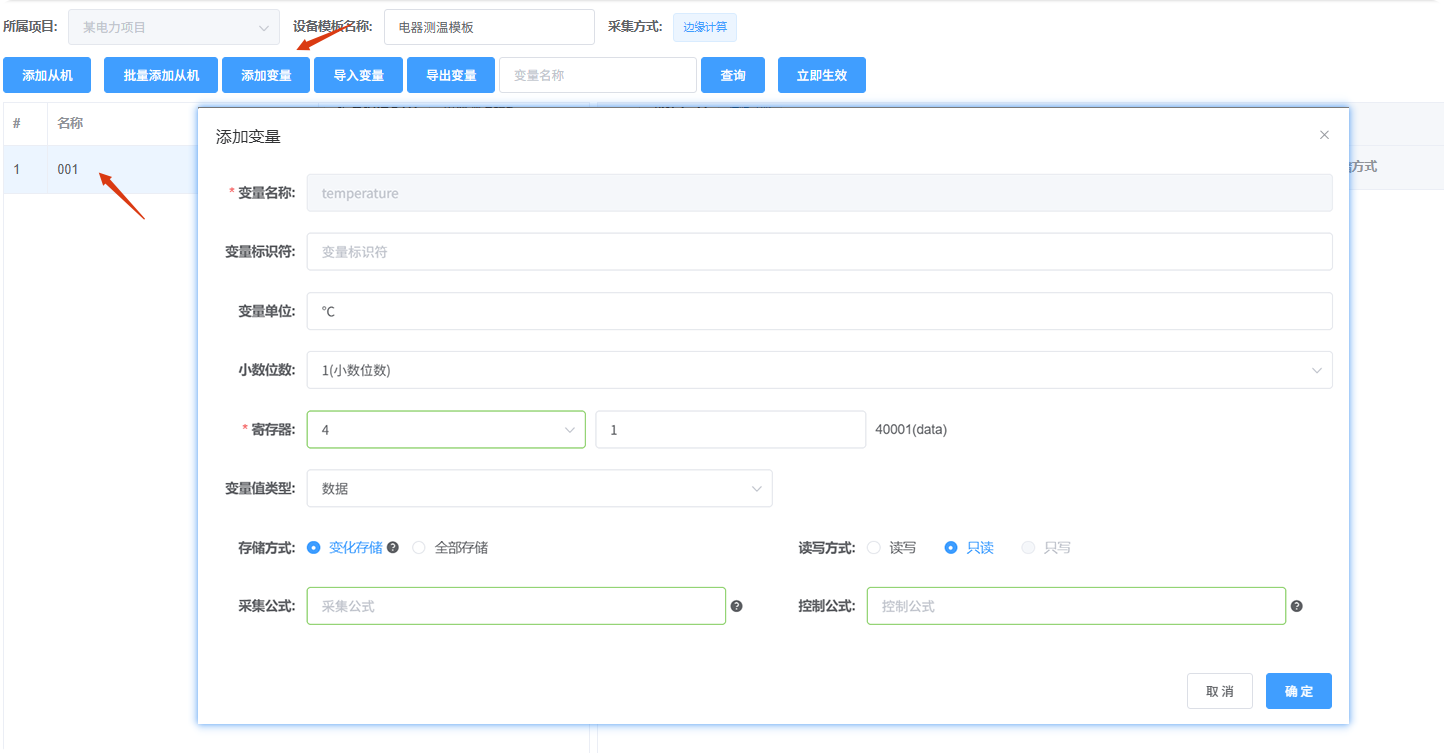

温度变量示例（点击图片放大）

编辑变量

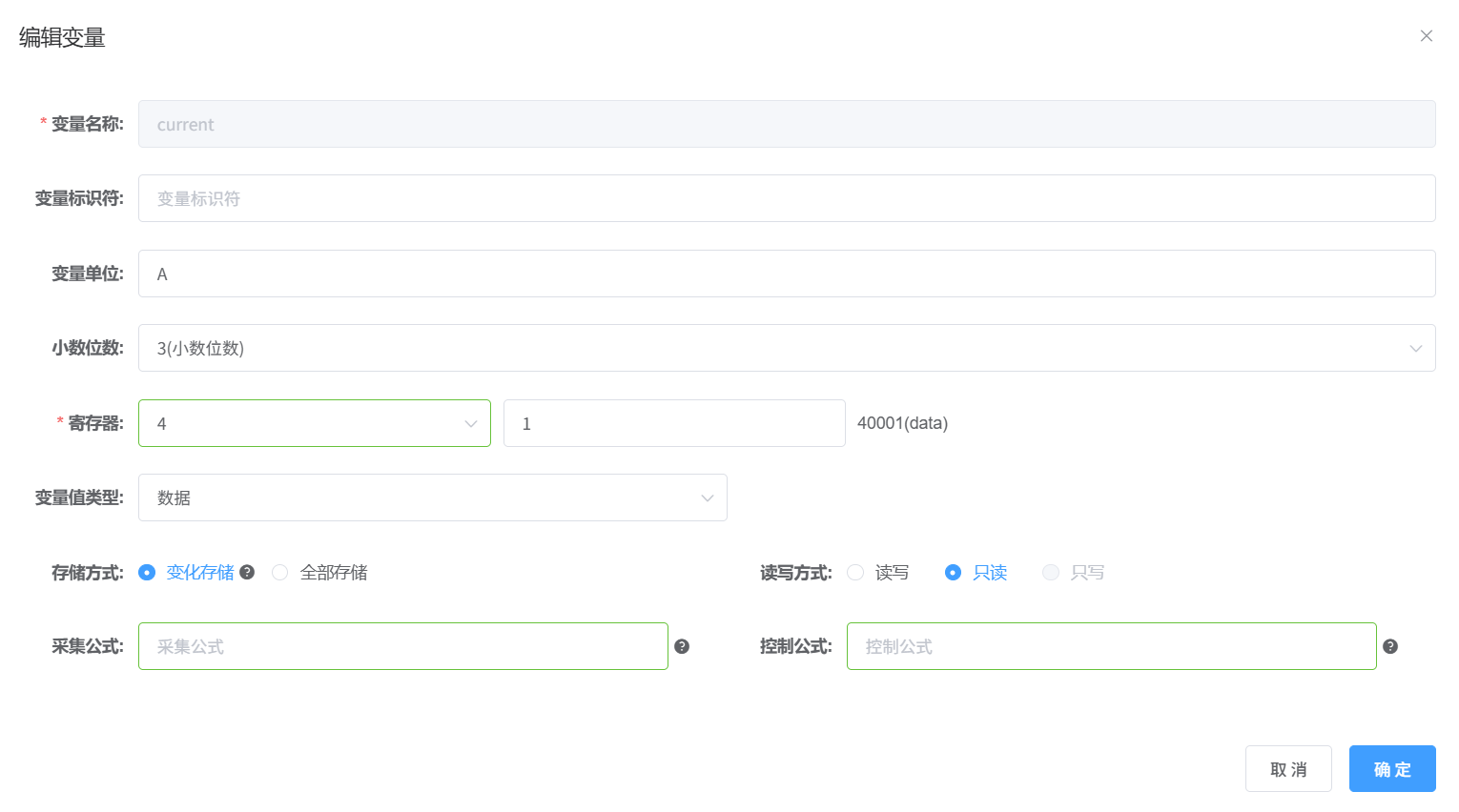

电流变量示例（点击图片放大）

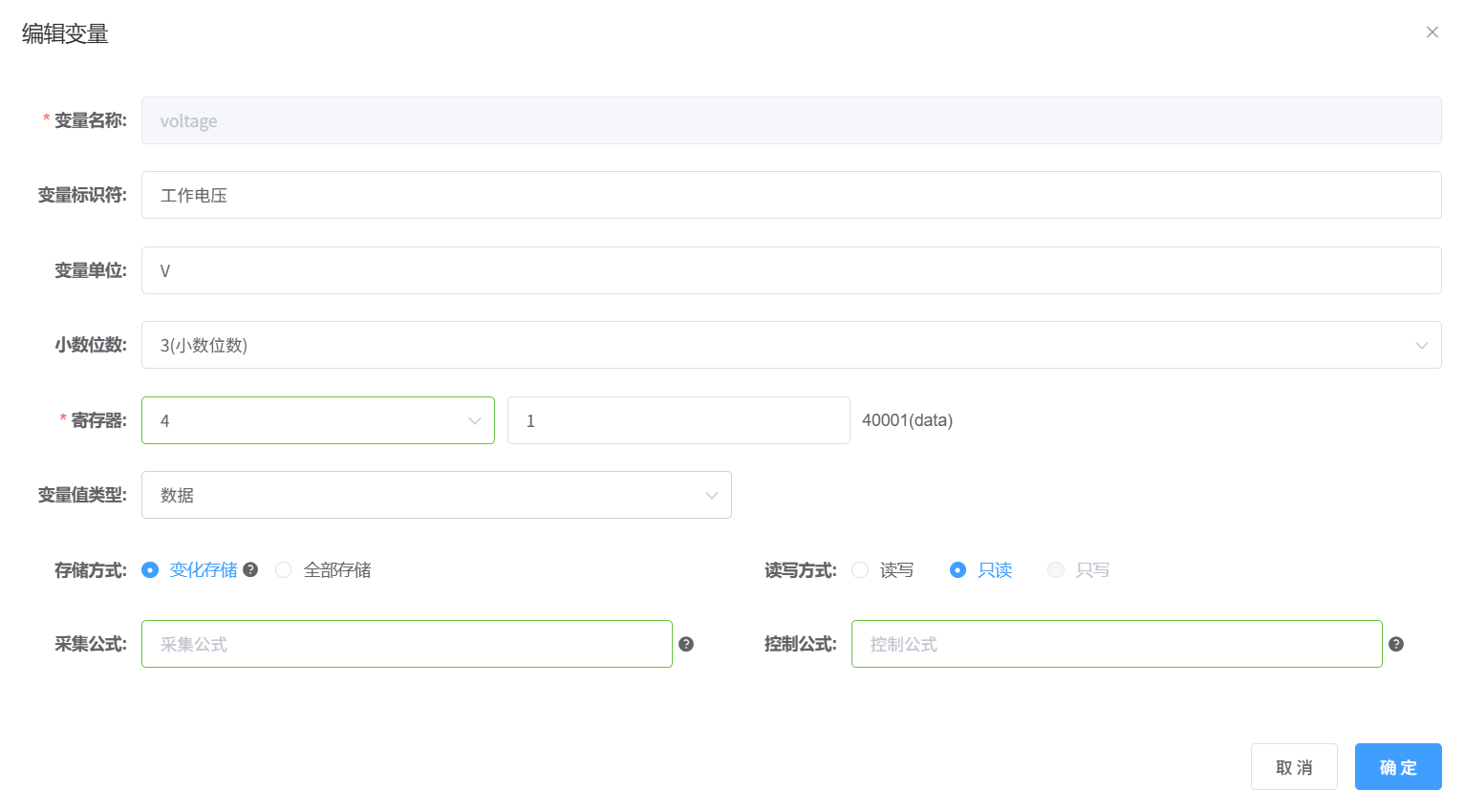

工作电压变量示例（点击图片放大）

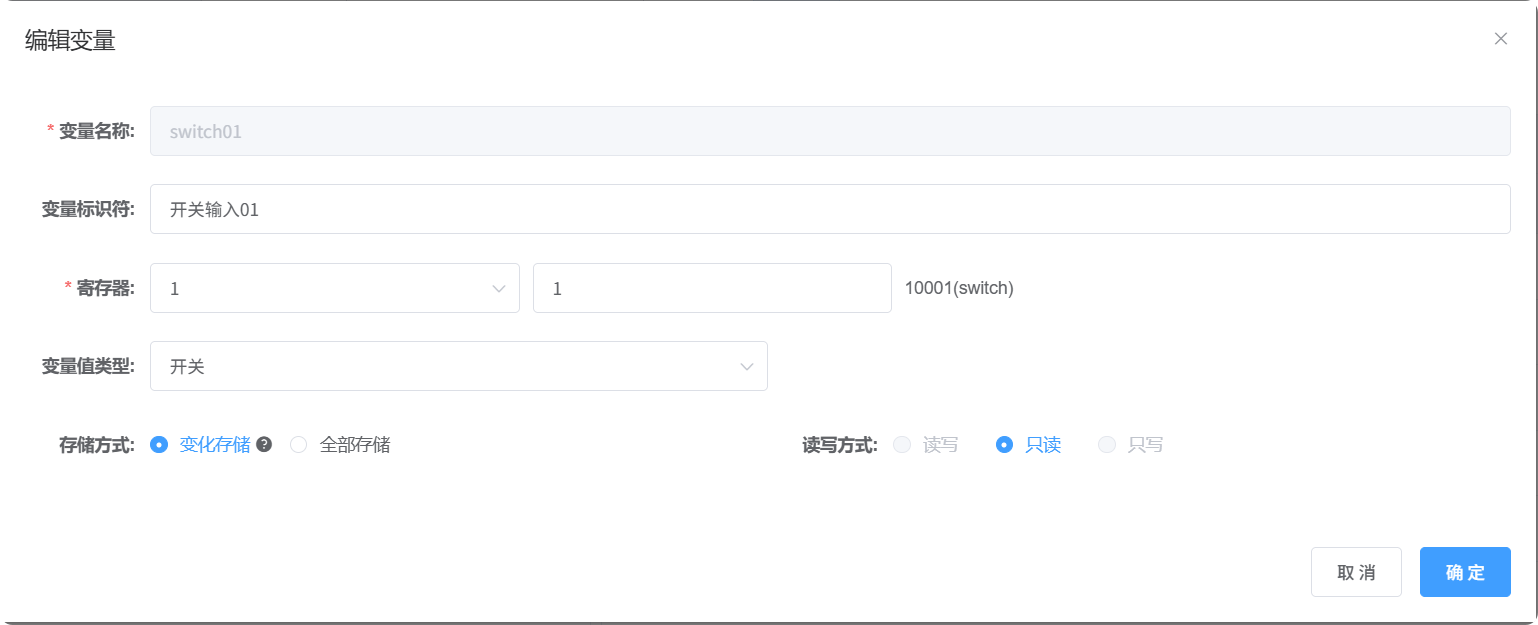

开关变量示例（点击图片放大）

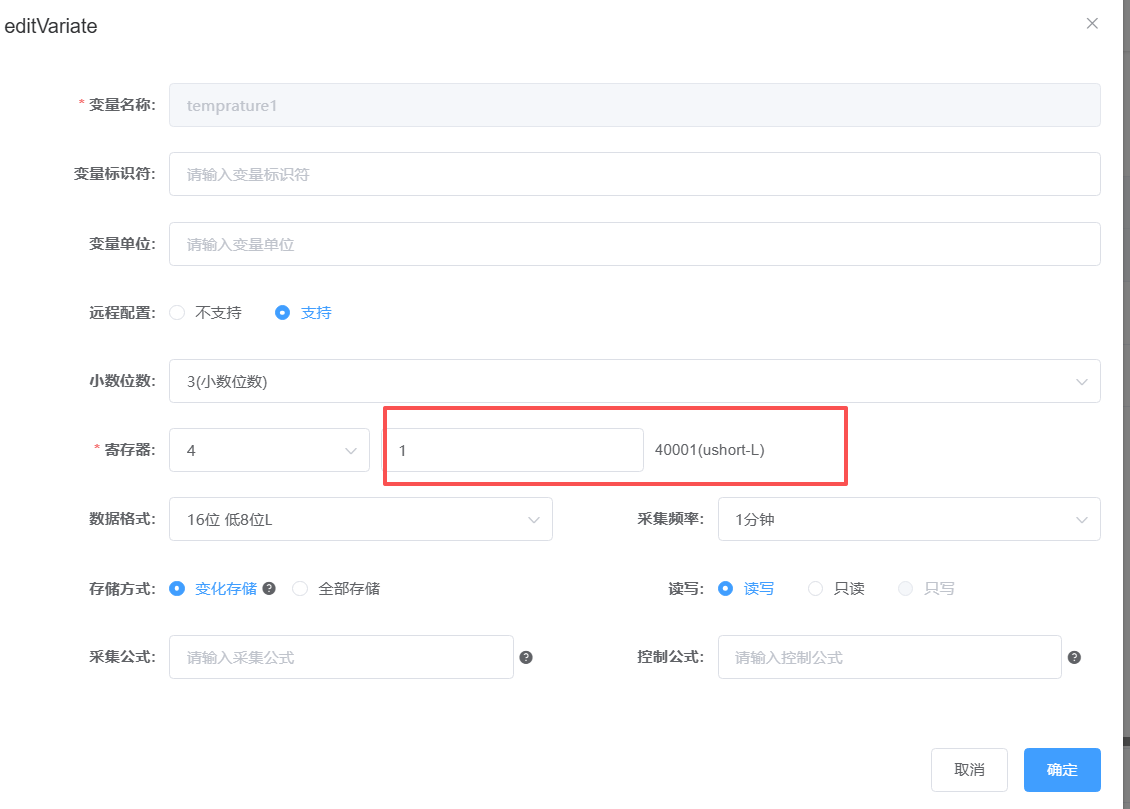

Modbus协议说明

Modbus协议说明

485实际寄存器是0的，上图红框内的参数是0+1 = 1
485实际寄存器是1的，上图红框内的参数是1+1 = 2
485寄存器的这地方的参数是：寄存器 + 1

变量名称和变量标识符

变量名称和变量标识符 (请按下面的标准)

temperature —— 温度
humidity —— 湿度
sn —— 节点SN号
nodeType —— 节点类型
current —— 电流
voltage —— 工作电压
switch —— 开关
distance —— 距离
rssi —— 节点信号强度
electrification —— 感应电压

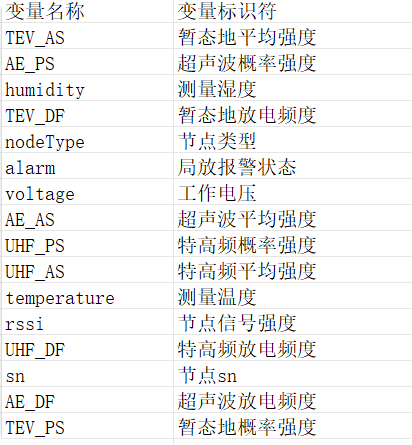

下面是局放设备相关变量：

导入变量

如果变量比较多，可以用下面的json数据进行导入到变量

导出变量

可以对变量进行导出，导出后的变量可以给其他模板导入

变量设置报警

01.以下是温度如何设置报警

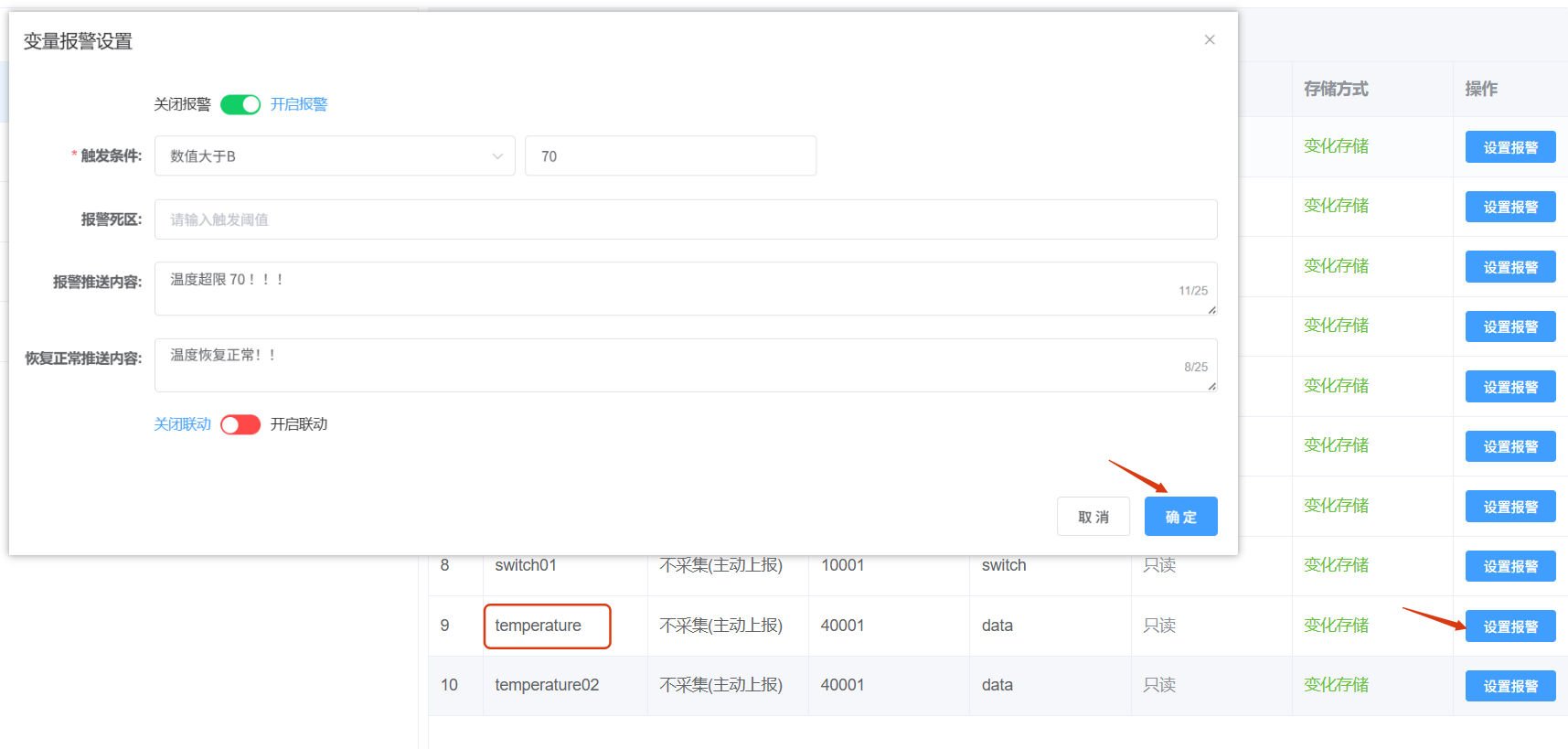

温度设置报警示例（点击图片放大）

提示

要指定的变量再设置报警
比如温度要选：temperature 或temperature01
开关选：switch 或 switch01

02.以下是开关如何设置报警

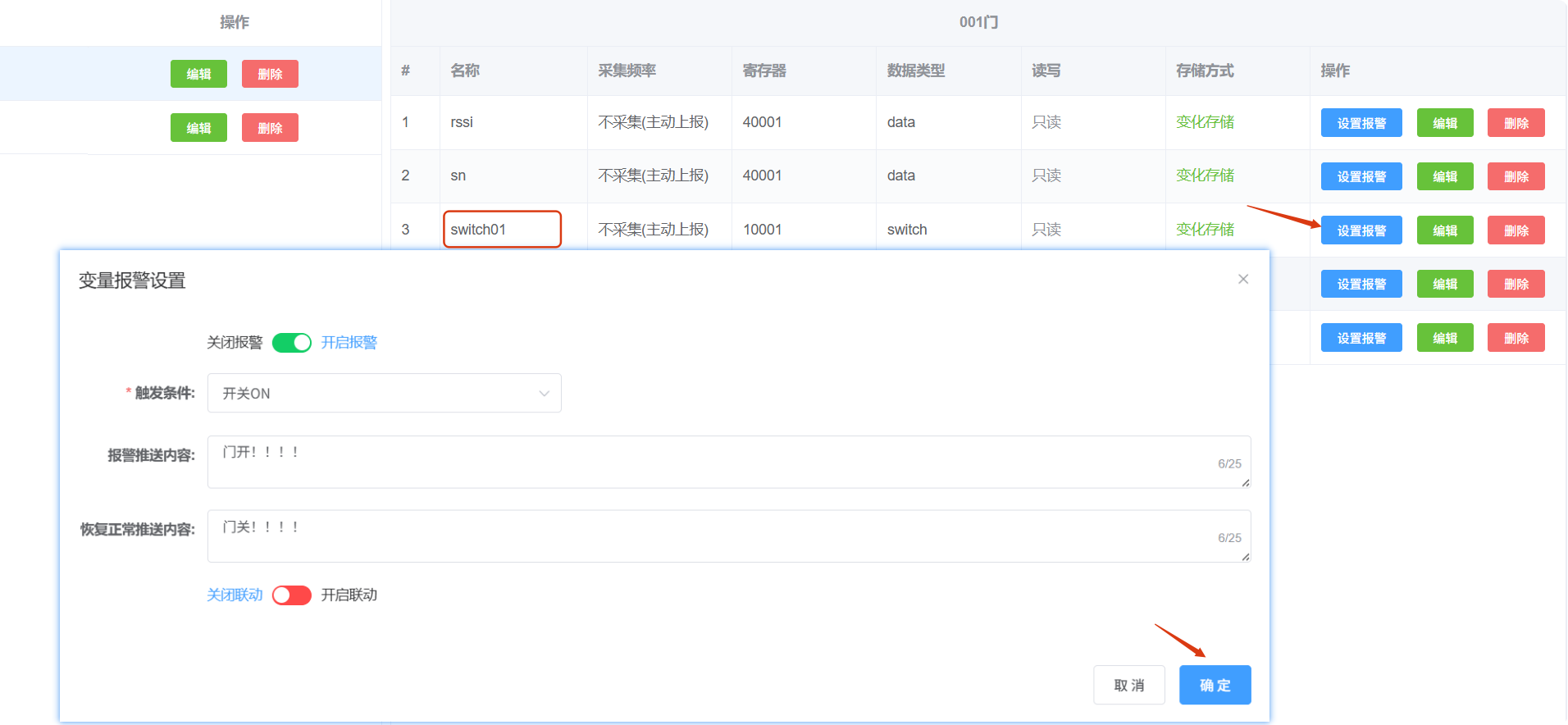

开关设置报警示例（点击图片放大）

• 点这里看设置报警，批量设置报警的文档

组态设计

• 点这里查看组态编辑器文档

分享组态

提示

模板必须绑定设备后才能分享
在设备编辑中选这个模板即可绑定

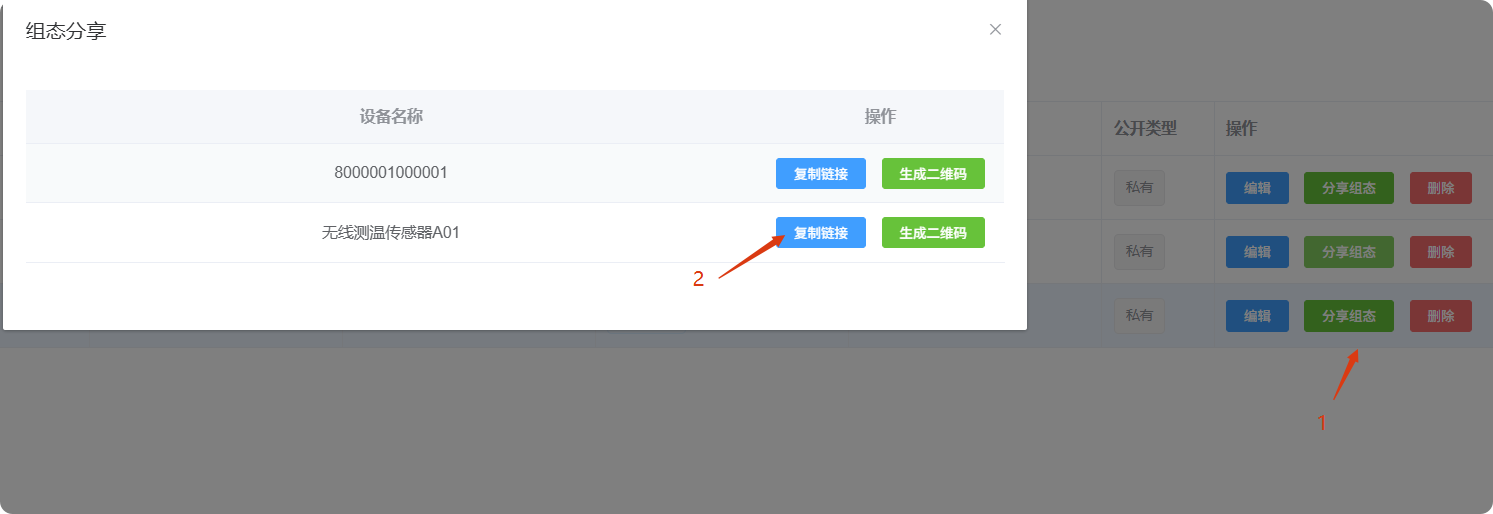

分享组态（点击图片放大）

删除模板

注意

请谨慎操作，删除后数据不能恢复

公共模板

预览组态

请选择一个设备预览组态

复制模板

提示

记住你选的所属项目，复制后的模板就在这个项目下
模板名称可重命名
点确认后，复制模板需要1-3秒，请耐心等待

复制模板（点击图片放大）
