元件库

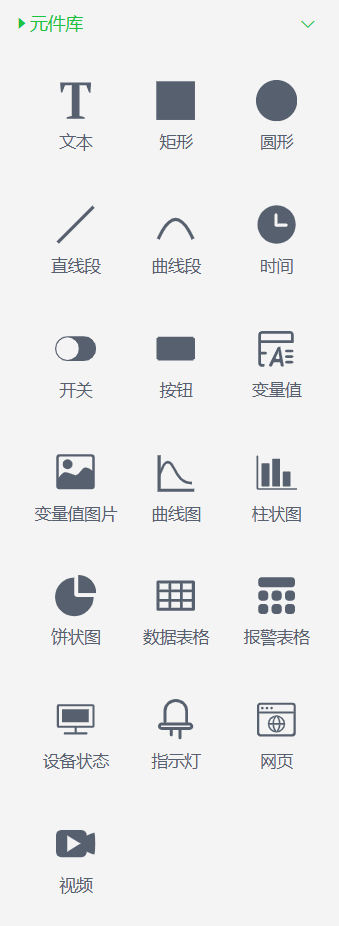

元件库介绍
元件库操作
画布中添加元件
点击元件库内元件图标添加元件到画布中央。
调整元件
改变大小：鼠标点击元件，此时元件周围有圆点的小矩形框，鼠标挪到小矩形框上按下，鼠标箭头变为方向箭头时，拖动鼠标，可以改变元件的大小。
改变方向：鼠标点击元件，此时元件外围有一个单独的圆点，鼠标挪到圆点上按下，鼠标箭头变为旋转图标时，拖动鼠标，可以改变元件的方向。
改变位置：当鼠标在元件上按下变为双“十”字型时，拖动鼠标，可以改变元件的位置。
配合顶部工具栏使用
元件的基本操作有复制、粘贴、剪切、恢复、删除。
元件类型
文本
用来输入展示内容，在数据栏中，文本设置输入框中直接输入文本。
在数据栏中可以配置该元件的文本设置，交互设置，动效设置。
文本设置：输入文本内容。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
矩形
在数据栏中可以配置该元件的交互设置，动效设置。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
圆形
在数据栏中可以配置该元件的交互设置，动效设置。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
时间
在数据栏中可以配置该元件的交互设置，动效设置。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度、时间格式设置。
开关
在数量栏中，功能设置下的开关设置可以配置开关绑定从机，变量，以及状态、值、展示图片的对应关系。
在数据栏中可以配置该元件的交互设置，动效设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：开关设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
按钮
在数据栏中可以配置该元件的交互设置，动效设置。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
变量值
在数量栏中，功能设置。
变量单位：是否显示变量单位。
变量翻译：绑定从机，变量，设置条件的最小值，最大值，翻译内容。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：变量单位、变量翻译。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
变量值图片
在数量栏中，功能设置，变量图片中绑定从机，变量，设置条件的最小值，最大值，对应图，对应的颜色。
在数据栏中可以配置该元件的交互设置，动效设置。
交互设置：按下、抬起、单击、双击事件设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：变量图片。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
曲线图
在数量栏中，功能设置。
是否查询：
是：日期时间段查询曲线图。
否：实时查询曲线图。
线图设置：设置添加一条曲线绑定的从机，变量，线条颜色。
在样式栏中，外观设置中设置坐标颜色、坐标值颜色。
在数据栏中可以配置该元件的动效设置,功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：是否查询、线图设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、坐标颜色、坐标值色、不透明度设置。
柱状图
在数量栏中，功能设置。
是否横向：
是：横向柱状图。
否：竖向柱状图。
条图设置：设置添加一条柱绑定的从机，变量。
在样式栏中，外观设置中设置柱子颜色、坐标颜色、坐标值颜色。
在数据栏中可以配置该元件的动效设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：是否横向、条图设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、柱子颜色、坐标颜色、坐标值色、不透明度设置。
饼状图
在数量栏中，功能设置中饼图设置，设置添加一块区域绑定的从机，变量，区块颜色。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：饼图设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
数据表格
在数量栏中，功能设置。
是否查询：
是：查询表格，支持从机，变量，日期段查询。
否：实时数据表格。
数据表格：设置添加一条绑定从机，变量的值。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：是否查询、数据表格。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
报警表格
在数量栏中，功能设置。
是否查询：
是：查询表格，支持从机，变量，日期段查询。
否：实时数据表格。
报警表格：设置添加一条绑定从机，变量的值。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：是否查询、报警表格。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
设备状态
在数量栏中，功能设置。
在线图片：设置设备在线时的图片。
报警图片：设置设备报警时的图片。
离线图片：设置设备离线时的图片。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：在线图片、报警图片、离线图片。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
指示灯
在数量栏中，功能设置中指示灯设置绑定从机，变量以及状态、值、展示图片的对应关系。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：指示灯设置。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置： 背景颜色、边框颜色、不透明度设置。
网页
在数量栏中，功能设置中网页链接输入网页地址。
在数据栏中可以配置该元件的动效设置，功能设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：网页链接。
在样式栏中可以配置该元件的位置尺寸。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
视频
在数量栏中，功能设置，自动播放设置视频是否自动播放。
在数据栏中可以配置该元件的动效设置。
动效设置：闪烁、旋转、显示、隐藏条件设置。
功能设置：自动播放。
在样式栏中可以配置该元件的位置尺寸，外观设置。
位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。
外观设置：不透明度设置。
