组态编辑器概述

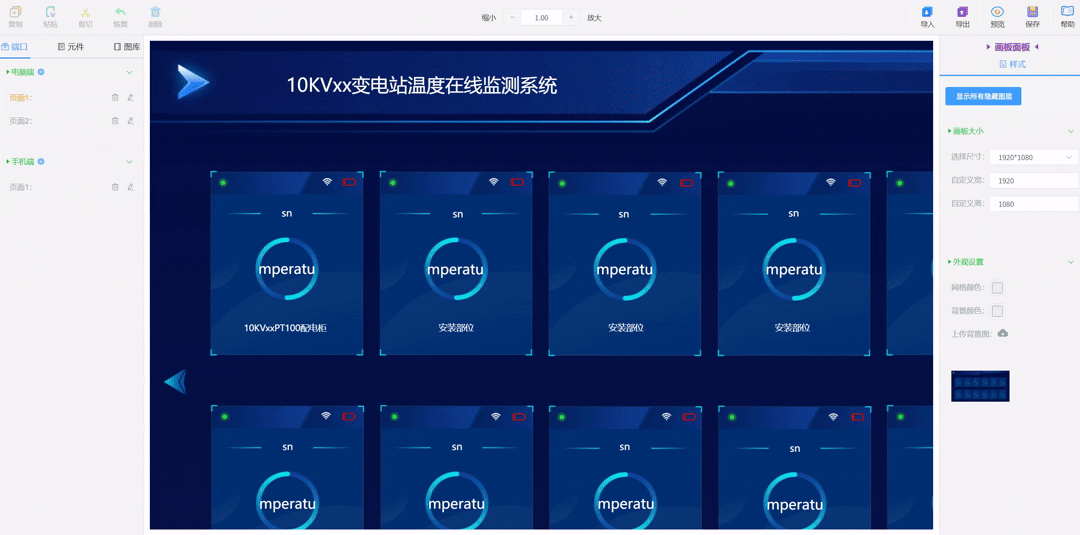

编辑器演示（点击放大）

组态编辑器功能区域划分。

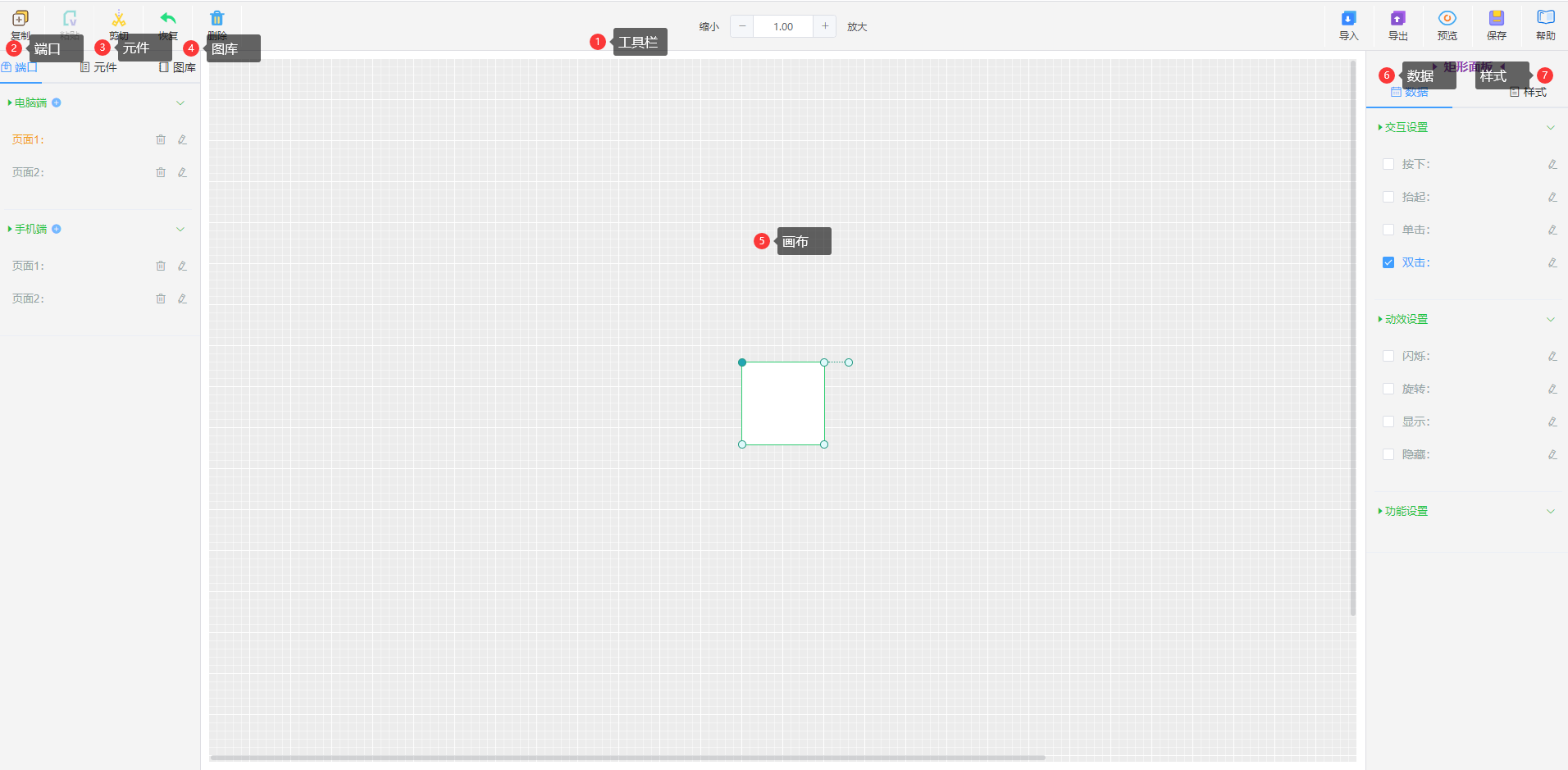

编辑器界面（点击放大）

工具栏

功能按钮，如复制、粘贴、剪切、恢复、删除、缩放、导入、导出、预览、保存、帮助。

批量操作工具栏

批量删除，水平间距，垂直间距，水平对齐，垂直对齐。

端口

支持电脑端和手机端设计，以适配不同终端。每个端口可添加多个页面

元件

元件库包括文本元件、矩形元件、圆形元件、直线段，曲线段，时间元件、开关元件、按钮元件，变量值，变量图片，报警表格，设备状态等等。

图库

支持上传使用图片素材和上传图片素材到收藏栏功能，图库提供大量预备控件，以满足各种使用场景。

画布

使用元件库和图库中的组件，生成各种组态页面。

数据

为组件绑定交互设置、动效设置和功能设置。

样式

编辑组件位置、尺寸和外观设置。

变量值

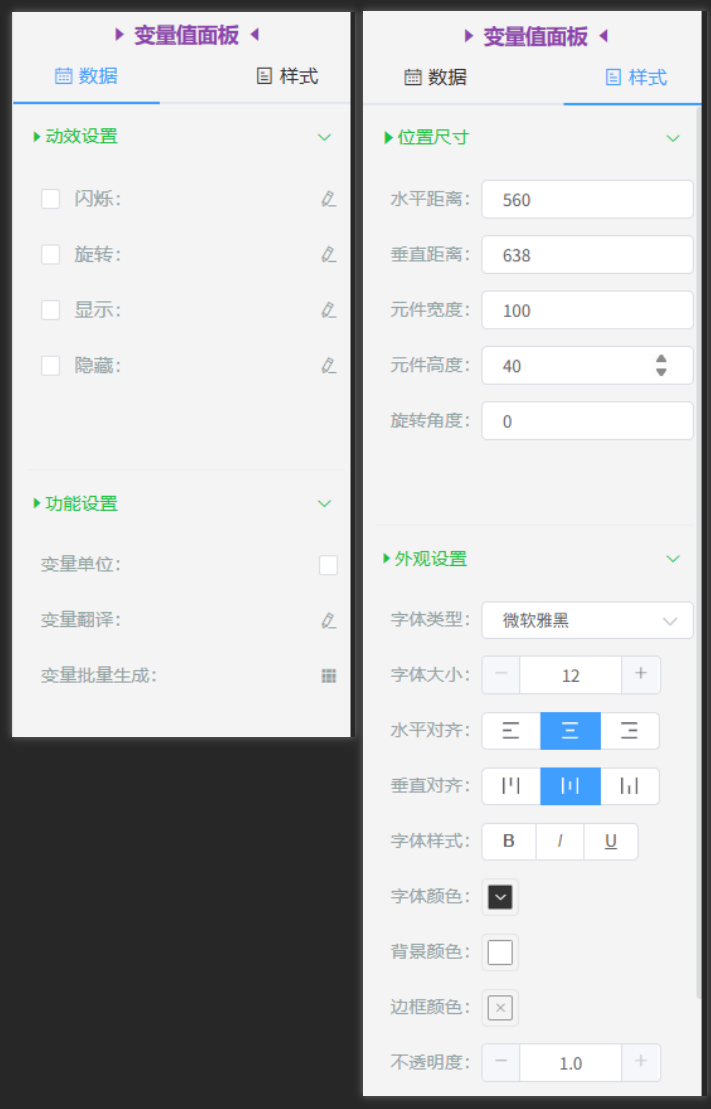

变量值（点击放大）

数据栏

变量单位：是否显示变量单位。

变量翻译：绑定从机，变量，设置条件的最小值，最大值，翻译内容。

变量批量生成：给已绑定的变量批量生成到其他从机。

在数据栏中可以配置该元件的动效设置，功能设置。

动效设置：闪烁、旋转、显示、隐藏条件设置。

功能设置：变量单位、变量翻译。

样式栏

在样式栏中可以配置该元件的位置尺寸，外观设置。

位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。

外观设置： 字体类型大小，背景颜色、边框颜色、不透明度设置。

变量值图片

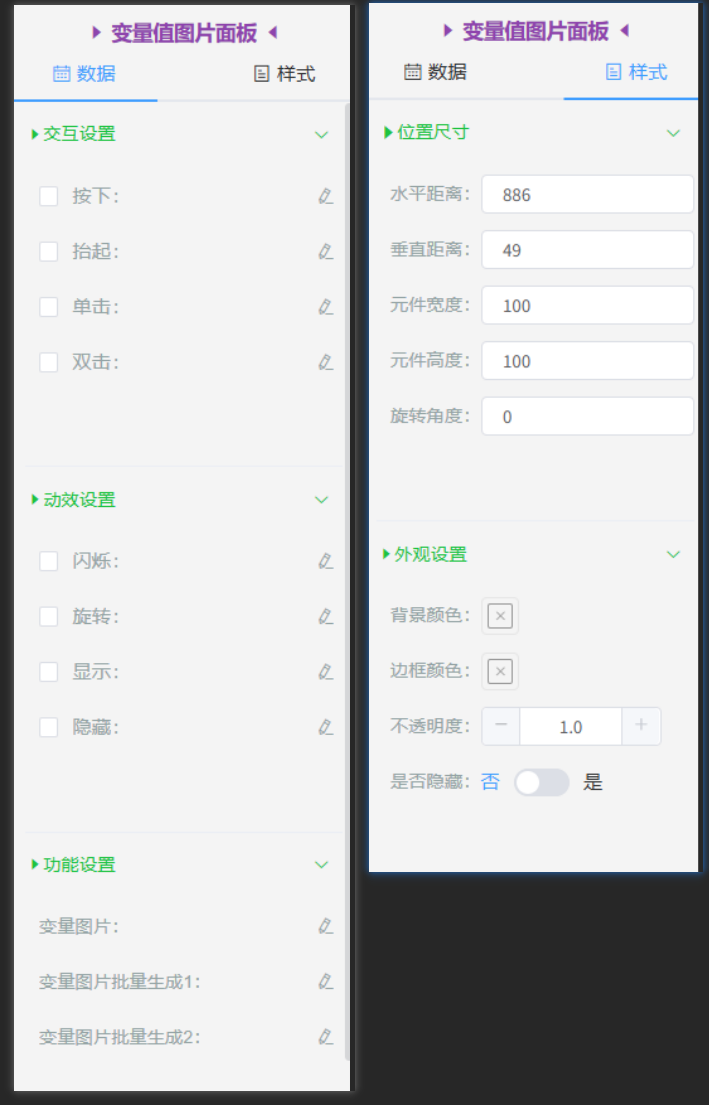

变量值图片（点击放大）

数据栏

在数据栏中可以配置该元件的交互设置，动效设置。

交互设置：按下、抬起、单击、双击事件设置。

动效设置：闪烁、旋转、显示、隐藏条件设置。

功能设置：变量图片，变量图片批量生成

样式栏

在样式栏中可以配置该元件的位置尺寸，外观设置。

位置尺寸：水平距离、垂直距离、元件宽度、元件高度、旋转角度设置。

外观设置： 背景颜色、边框颜色、不透明度设置。
