变量图片批量生成-方式2

变量图片批量生成并绑定

方式2：变量名称相同，批量选多个从机

1.功能概述

功能概述如下：

1.从机1有个电压的变量，名称是voltage
2.从机2,3,4,5,6,7,8,9,10这9个从机都有这个变量voltage，
3.想复用从机1的变量图片，并自动绑定对应的从机2-19.
3.点-变量图片批量生成2，可以批量选从机：2,3,4,5,6,7,8,9,10
4.会自动生成2-10从机的变量voltage，并自动绑定对应从机
5.最后只需要移动到对应位置即可

2.操作步骤

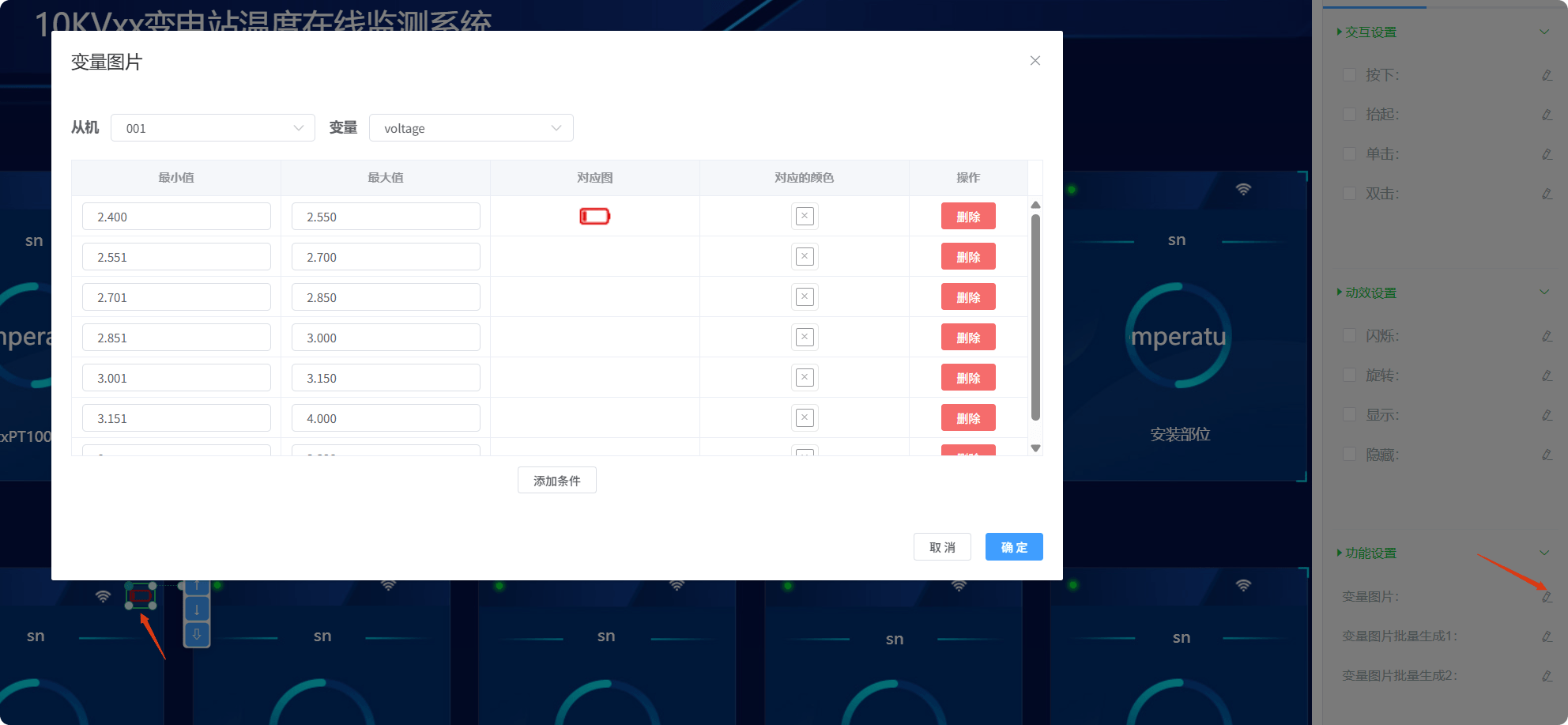

操作前提条件：该变量图片已绑定从机并设置了变量的内容和图片

前提条件（建议点击上图放大更清晰）

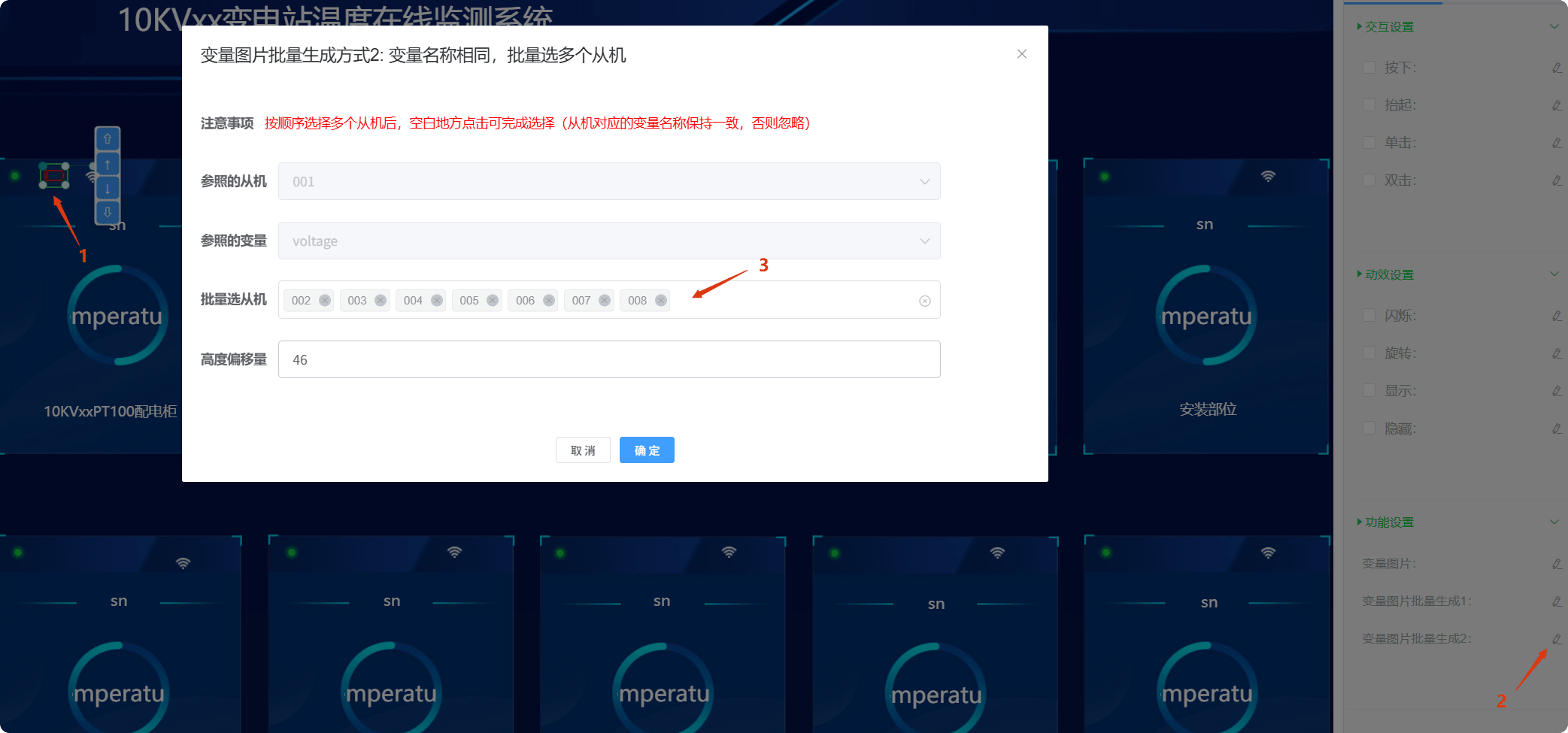

步骤1：点击-量图片批量生成2

注意

1.比如当前选的从机是001，批量选从机可以依次选002,003,004,005，006,007,008
2.批量选从机要按顺序，生成的变量图片从上往下的顺序就是这个顺序
3.高度偏移量是生成图片的间隔，可以使用默认值。
4.比如选的变量是voltage，则批量选从机001,002,003,004这四个从机中必须包含同名称的变量voltage

步骤1（建议点击上图放大更清晰）

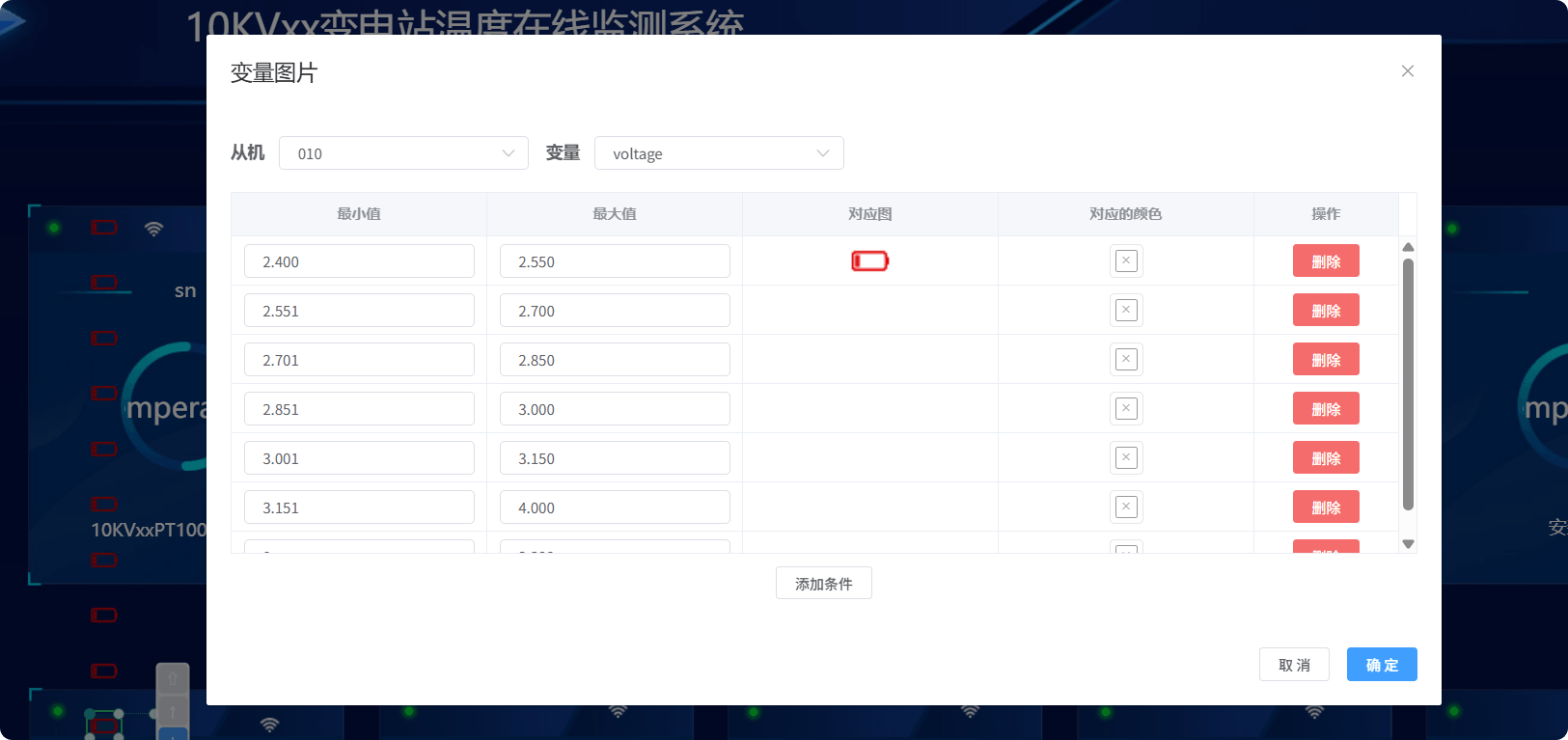

步骤2：生成完成后，检查变量图片是否是对应从机或变量设置项

一般随便检查最后一个即可

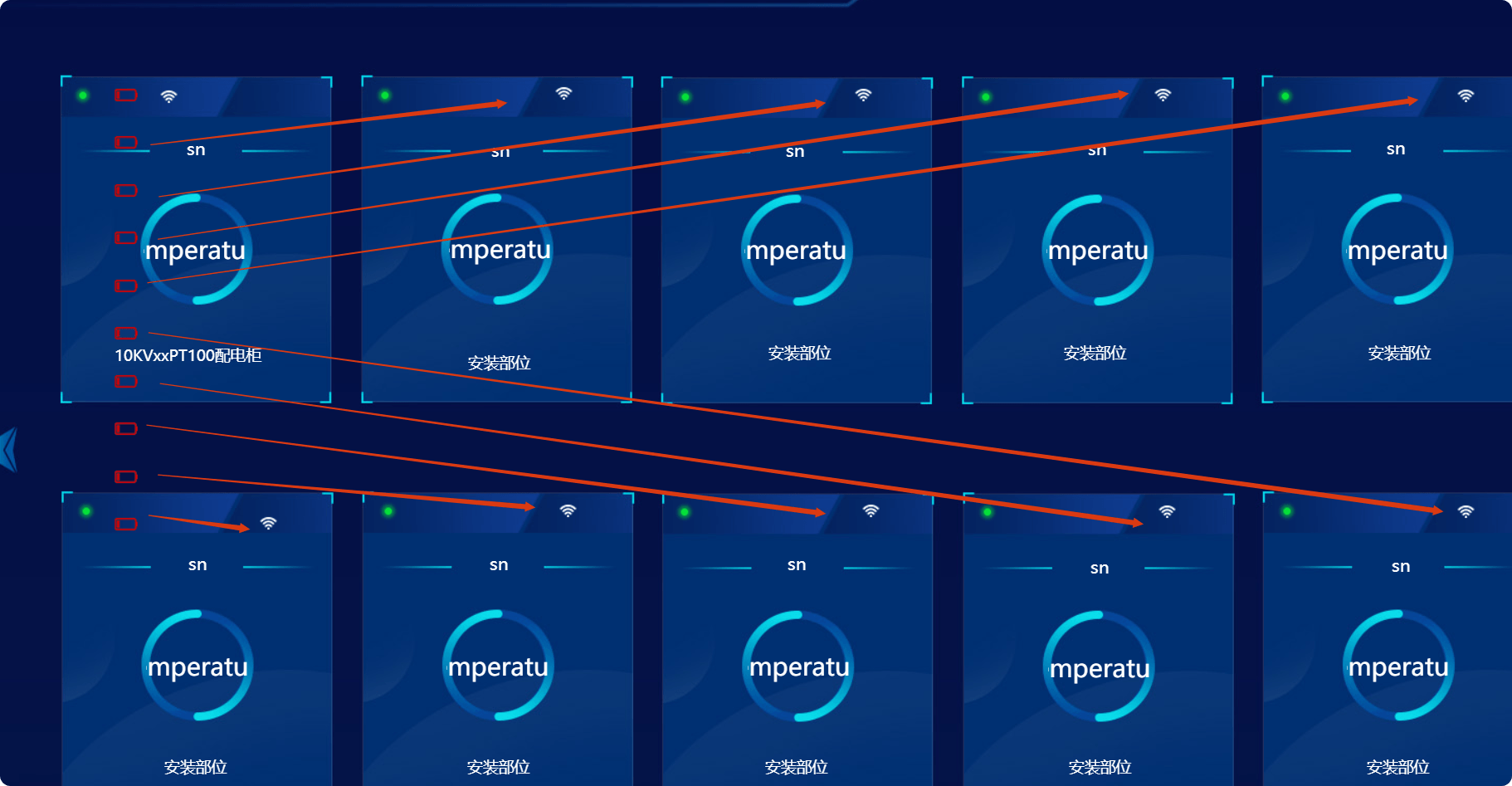

步骤3：把生成的变量图片移动到对应位置

步骤3（建议点击上图放大更清晰）
